產品介紹

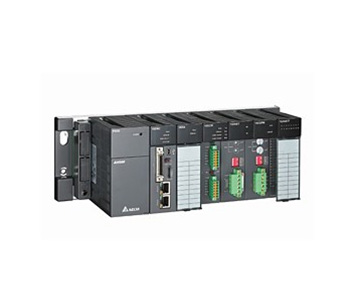

臺達AH系列運動控制型CPU

AH Motion運動控制器是臺達新一代高階運動控制系列產品，AH Motion運動控制主機可與AH系列PLC共享大部分的模塊，透過EtherCAT等的高速運動控制網絡連接伺服驅動器，可實現高速、高精的機械設備控制需求。

立即咨詢

產品特色

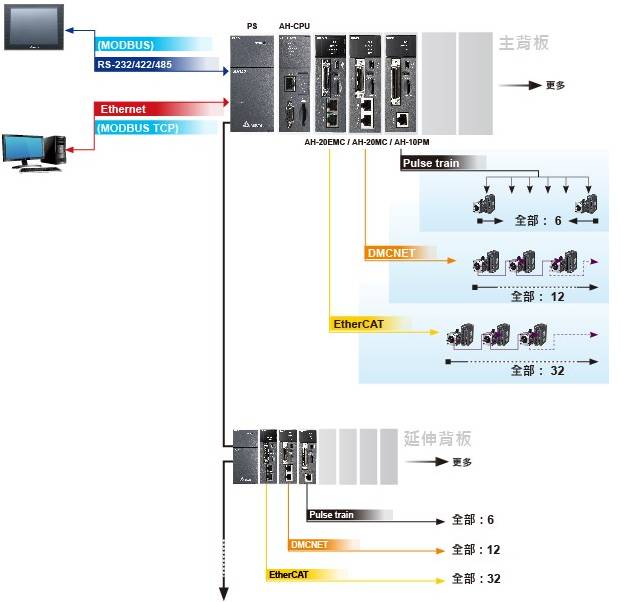

標準型運動控制系統

提供 EtherCAT、DMCNET 與 Pulse-train 等運動控制接口

運動控制模塊可以獨立進行程序運作，用戶可以對模塊進行程序編輯與下載等動作

所有的運動控制模塊都支持標準型系統架構

所有的運動控制模塊都可以安裝在本地端的主背板與延伸背板上

運動控制功能：

性能

- Pulse train： 1?MHz 輸出

- DMCNET：12軸同步時間為 1 ms

- EtherCAT：8 / 16 / 32軸同步時間為 0.5 / 1 / 2 ms

支持UD / PD / AB / 4AB 輸入模式

支持手搖輪輸入 / E-Cam / G-code / 2 ~ 6 軸直線補間 / 2軸圓弧補間 / 3軸螺旋補間

注: EtherCAT運動控制模塊(AHxxEMC-5A)暫不支持安裝于I/O槽位上

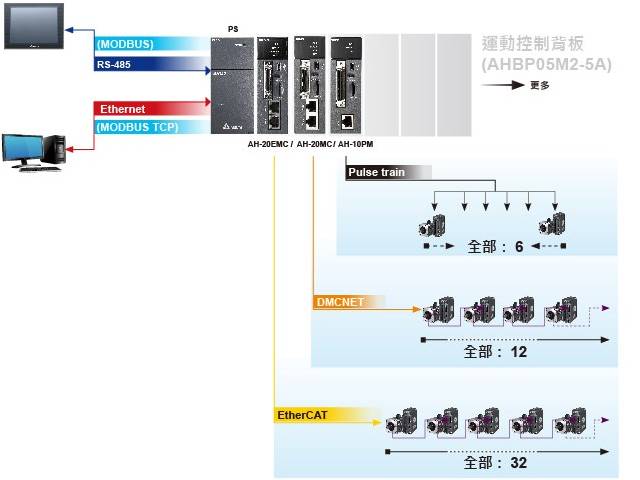

精簡型運動控制系統

提供 EtherCAT、DMCNET 與 Pulse-train 等運動控制接口

AHxxEMC-5A 可以安裝在特定運動控制背板的 CPU 槽位上，除了運動控制以外，也可以取代 CPU進行一般的 CPU 工作

精簡型運動控制系統并不支持背板的擴充

運動控制模塊一樣可以安裝在背板的 I/O 槽位上

運動控制功能：

性能

- Pulse train：最高 1MHz 輸出

- DMCNET：12軸最小同步時間為 1 ms

- EtherCAT：8 / 16 / 32軸最小同步時間為 0.5 / 1 / 2 ms

支持 UD / PD / AB / 4AB 輸入模式

支持手搖輪輸入 / E-Cam / G-code / 2 ~ 6 軸直線補間 / 2軸圓弧補間 / 3軸螺旋補間

注: EtherCAT運動控制模塊(AHxxEMC-5A)暫不支持安裝于I/O槽位上

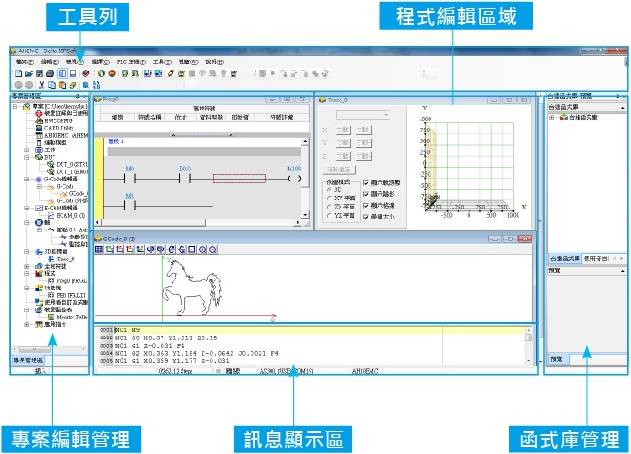

整合運動控制編輯

整合運動控制編輯：ISPSoft V3將邏輯編程與運動編程整合在同一套軟件上，并提供符合國際標準規格 PLCopen® 的功能塊以及臺達提供的豐富功能塊。

應用領域

技術規格

EtherCAT通訊型運動控制器 (100 Mbps)

8 / 16 / 32軸最小同步時間為 0.5 / 1 / 2 ms

支持2 ~ 6軸直線補間，2軸圓弧補間，3軸螺旋補間

內建以太網通訊口

支持Micro SD卡

支持EtherNet/IP

- Adapter模式

- 支持I/O聯機及顯性訊息

- 聯機數：TCP=16 ; CIP=32

- RPI：2 ~1,000 ms

- PPS：3,200

- 250 words /聯機

CPU處理速度：LD指令@0.08 μs

程序容量：256 k steps

數據緩存器： D=64 k words / L=64 k words

支持 UD / PD / AB / 4AB 輸入模式

內建Mini USB編程通訊口

用戶可獨立撰寫運動控制程序，并下載執行

支援G-code

支援熱插拔

具有診斷功能

模塊狀態LED顯示

可以安裝在運動控制型主背板的CPU槽位上并以主機方式運作

最大功能塊支持數量為4096個
